Projectcase · Spelen bij Beelen

De gebouwde werkelijkheid als gedeelde projectbasis.

Voor opdrachtgever Spelen bij Beelen legt Onescope de situatie op gekozen momenten vast. Binnen dit complexe project worden meerdere bouwdelen, fases en gebruikers van actuele data met elkaar verbonden voor afstemming, modellering en vervolgwerk.

Bespreek een vergelijkbaar project Bekijk periodieke bouwscans

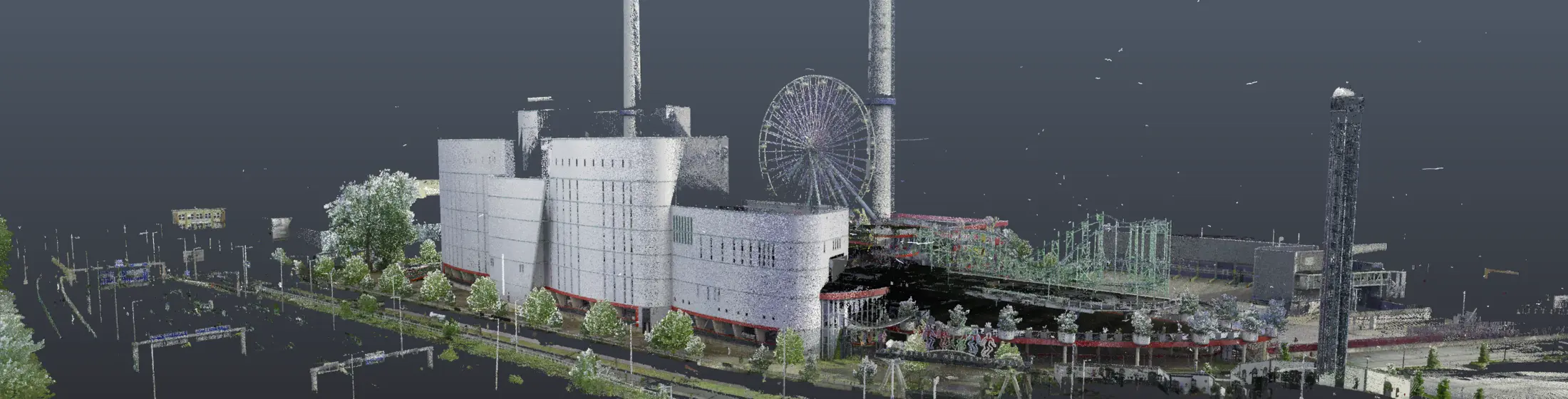

Totaaloverzicht van de pointcloud van Spelen bij Beelen — Een samenhangend totaalbeeld van Spelen bij Beelen. Door vaste referenties en een consistente indeling blijven opeenvolgende datasets bruikbaar binnen hetzelfde project.

De projectvraag

Hoe houd je binnen een omvangrijk, veranderend bouwproject één betrouwbare digitale basis beschikbaar voor meerdere disciplines en vervolgfasen?

8 scandagenGerichte opnames verdeeld over relevante projectmomenten en zones.

Circa 600 targetsReferenties voor samenhang, controle en een navolgbare projectbasis.

Meerdere oplevervormenPointclouds, doorsneden en een toegankelijke digitale projectomgeving.

In de projectdata

Van totaaloverzicht tot gericht modeldetail.

De beelden hieronder komen rechtstreeks uit het project Spelen bij Beelen. Ze laten zien hoe dezelfde digitale basis wordt gebruikt om locatie, binnenruimte, constructie en geselecteerde geometrie inzichtelijk te maken.

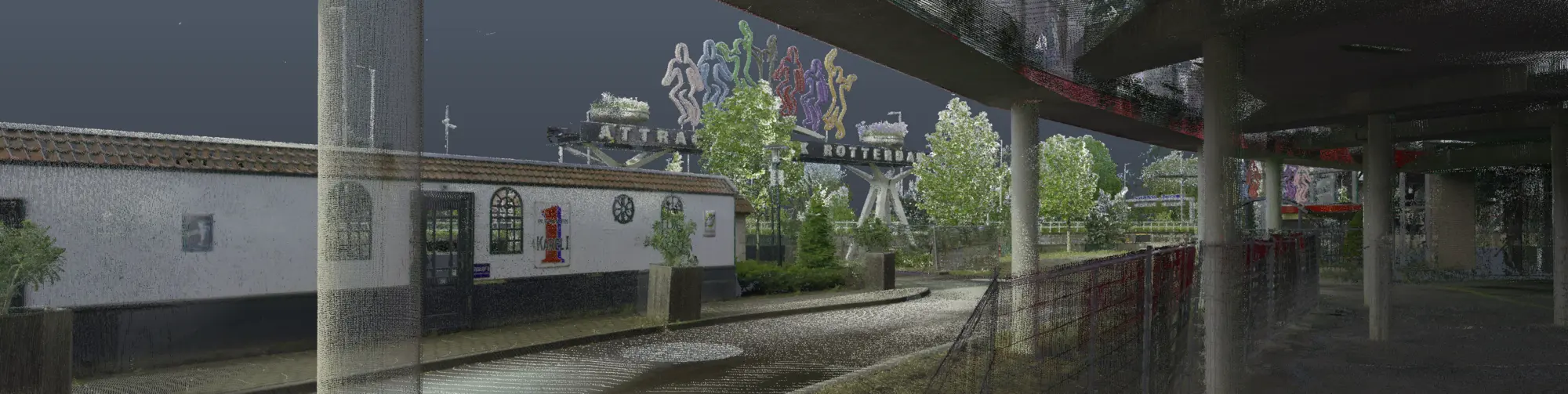

Pointcloud van de buitenruimte en entree van Spelen bij Beelen — **Locatie en omgeving**De actuele buitensituatie, inclusief inrichting, aansluitingen en omgeving, als één navolgbare pointcloud.

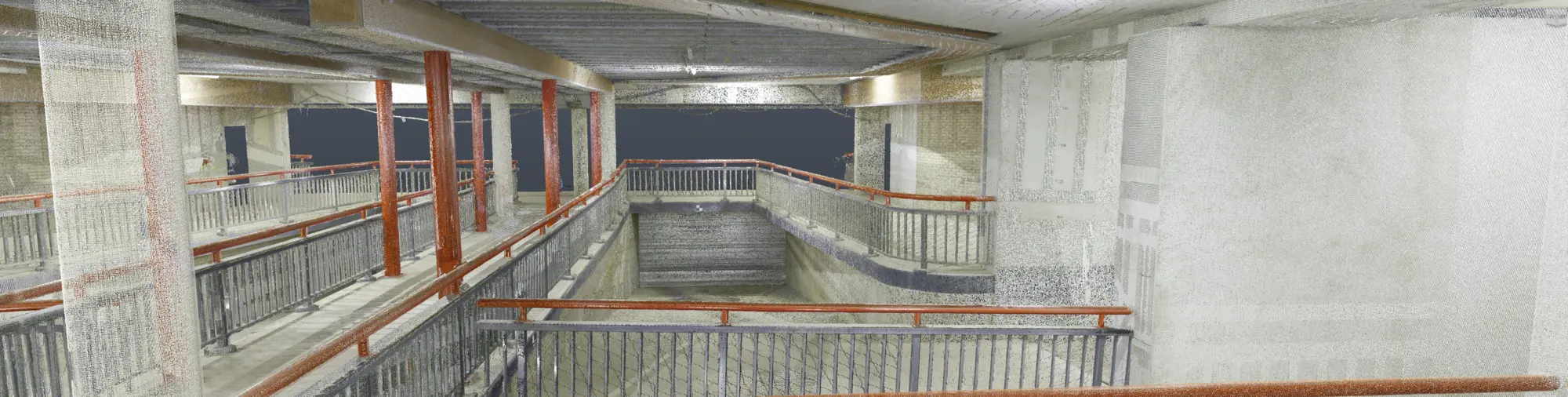

Pointcloud van de hellingbanen en kelder van Spelen bij Beelen — **Complexe binnenruimte**Ook hellingbanen, wanden en leuningen blijven meetbaar en terug te vinden voor vervolgwerk.

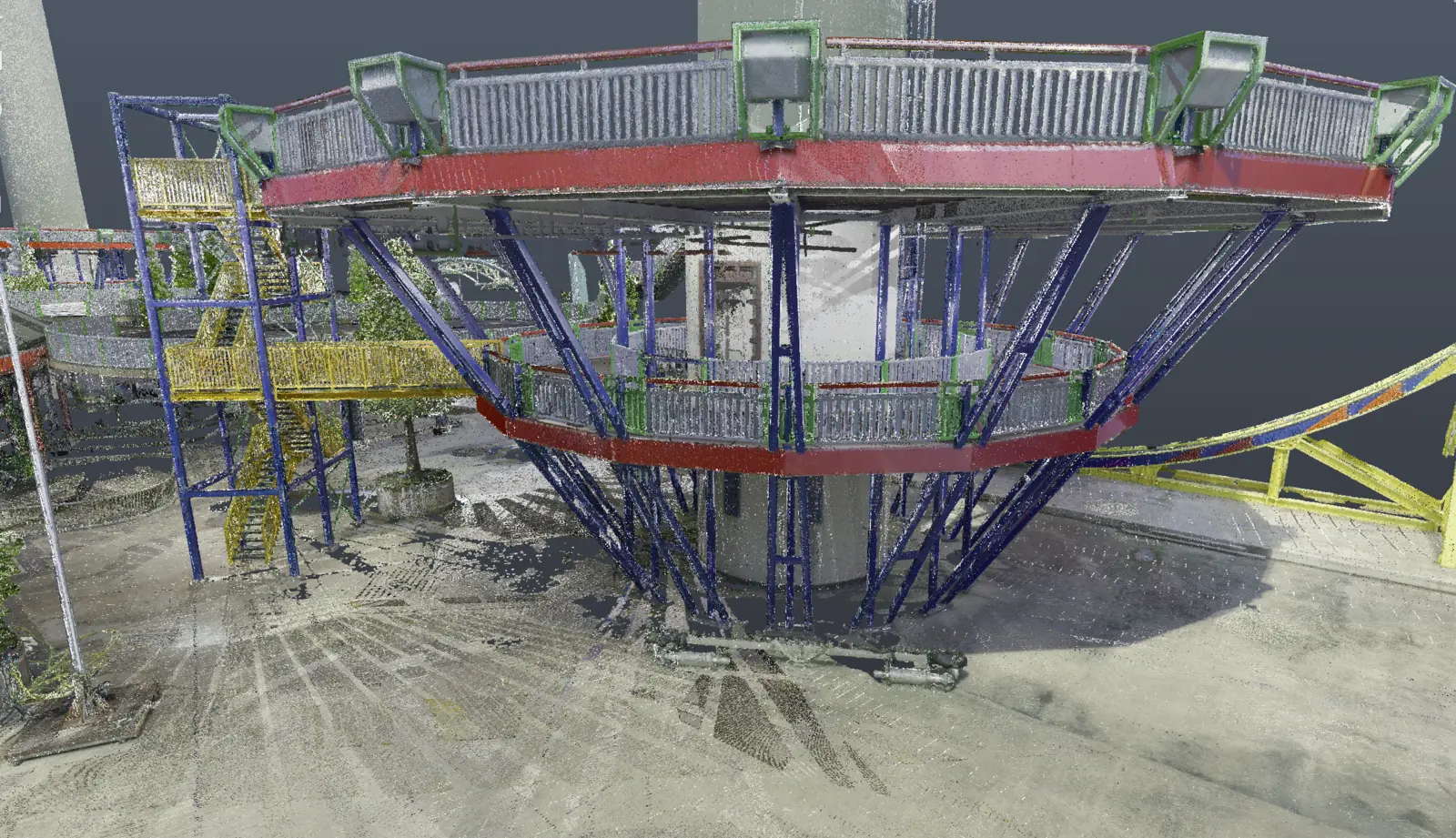

Detailweergave van een platform en staalconstructie bij Spelen bij Beelen — **Constructie en platform**Detail rond staal, platforms en aansluitingen ondersteunt gerichte engineering en voorbereiding.

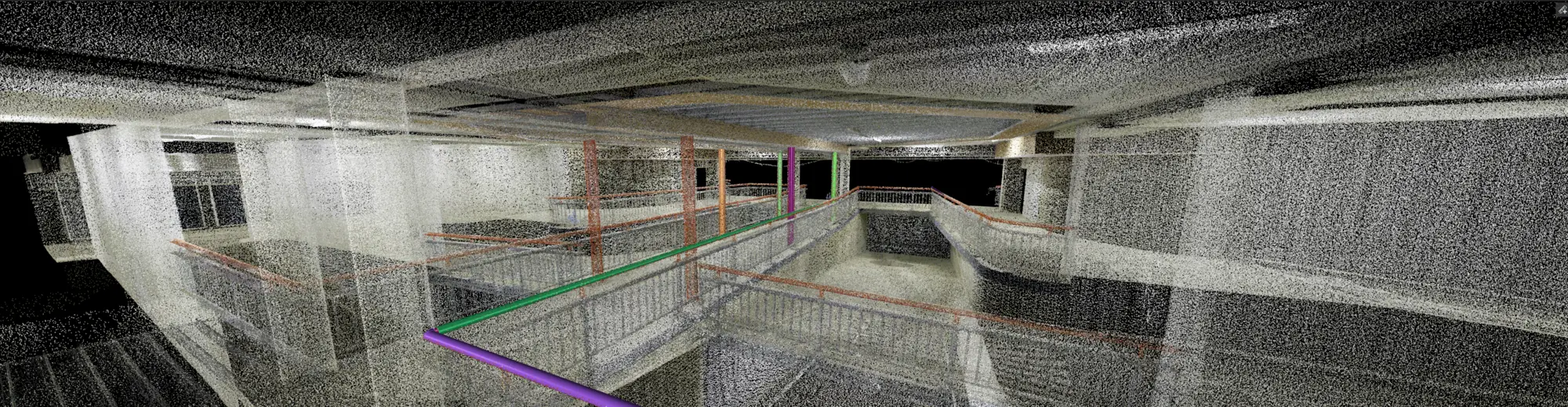

Pointcloud van Spelen bij Beelen met geselecteerde leuninggeometrie voor IFC-extractie — **Gerichte IFC-extractie**Van pointcloud naar selecteerbare geometrie: alleen de onderdelen modelleren die het project werkelijk nodig heeft.

Een scanstructuur die met het project meegroeit

Voor Spelen bij Beelen is niet alleen het scannen zelf belangrijk. De waarde ontstaat door vooraf na te denken over referenties, bouwdelen, verdiepingen, scanmomenten en de manier waarop verschillende gebruikers de data nodig hebben.

Scanmomenten gekoppeld aan projectfase en informatiebehoefte.

Vaste targets om opeenvolgende opnames in één projectbasis te verbinden.

Data gestructureerd per bouwdeel en verdieping, naast een totaaloverzicht.

Afgesproken controle en overdracht voordat een dataset wordt vrijgegeven.

Van ruwe opname naar inzetbare informatie

Iedere oplevervorm heeft een eigen gebruiker en beslismoment. Daarom wordt de scandata niet als één grote dataset over de schutting gezet.

Pointcloudbasis

Geregistreerde data in onder meer E57 en ReCap-structuren voor verdere technische verwerking.

Projectdoorsneden

DWG-doorsneden op vooraf afgesproken niveaus voor gerichte afstemming en controle.

Visual Twin

Een toegankelijke digitale omgeving waarin projectleden de actuele situatie kunnen bekijken, meten en bespreken.

Wat deze aanpak oplevert

Een gedeelde en navolgbare basis waarop ontwerp, werkvoorbereiding en uitvoering hun eigen vervolgwerk kunnen aansluiten. Niet alleen een momentopname, maar projectdata die bruikbaar blijft.

De les uit Spelen bij Beelen

Bij periodieke bouwscans moet de structuur vanaf het eerste moment kloppen. Referenties, naamgeving, zones en oplevering bepalen of nieuwe data later echt met eerdere momenten kan worden verbonden.
